BROADCHIP广芯电子推出1A AMOLED显示屏电源芯片BCT1838
发布时间：2025-05-23 09:27:56
前言 -AMOLED屏幕的崛起
眼睛让佰富彩领略世界的五彩斑斓，显示屏为佰富彩展现丰富多彩的数字世界。随着显示技术的进步，AMOLED（Active-Matrix Organic LED）显示屏，即有源矩阵有机发光二极管显示屏，因其具有轻薄、柔韧性高、响应快、主动发光（无需背光源）、对比度高、能耗低、抗震能力强等特点，正逐渐取代LCD屏幕，成为众多厂商的首选。
近年来，随着消费者对高质量显示效果需求的增加，强光下屏幕亮度提升、大尺寸屏幕应用、屏下指纹识别和折叠屏幕应用等，这要求AMOLED电源芯片能够提供更大电流。广芯电子的BCT1838 AMOLED电源芯片输出电流达到1A，正是为了解决这一需求而设计，为高端显示技术的应用提供了强有力的支持。
LCD屏和AMOLED屏特点对比

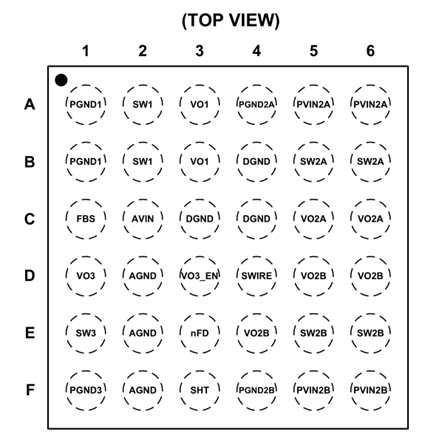

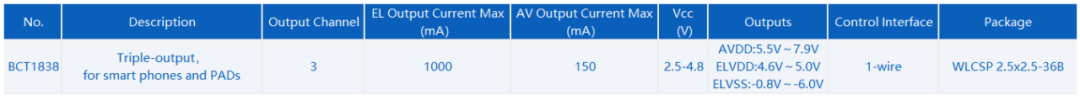

BCT1838是一款3路输出AMOLED显示屏电源管理芯片。ELVDD/VLVSS可为AMOLED模组提供1A工作电流，AVDD可为驱动�？樘峁�150mA工作电流。三路输出均可通过数字接口（SWIRE）实现一线调节输出电压（Step 100mv）。
极低输出纹波：为防止低亮度时出现水波纹，产品在轻载时具有极低的输出纹波。ELVDD 约6mv，ELVSS 约8mv，AVDD 约4mv。
ELVSS负压输出为实现重载时极低纹波，采用双电感工作架构。若对重载纹波无特殊要求也可采用单电感工作。
芯片拥有极好的输入瞬态响应以及输出线性调整率和负载调整率。
BCT1838 还集成了软起动、欠压保护、过流保护、短路保护、过温保护、SHT端子故障状态警示、nfd端子是否使能快放电等功能，确保产品工作可靠。
1.带载能力
2.效率曲线
3.输出纹波
ELVDD纹波
ELVSS纹波
